Celem niniejszego przewodnika jest kompleksowe omówienie procesu instalacji wodomierza ultradźwiękowego. Od podstaw teoretycznych, poprzez wymagania techniczne, wybór odpowiedniego modelu, aż po praktyczne aspekty instalacji, testowania, uruchomienia oraz konserwacji – wszystko to przedstawione w przystępny, aczkolwiek profesjonalny sposób. Przygotuj się na podróż przez fascynujący świat ultradźwięków, gdzie precyzja spotyka technologię, a każdy detal ma znaczenie.

Czym jest wodomierz ultradźwiękowy?

Zasada działania

Wodomierz ultradźwiękowy opiera się na zasadzie pomiaru czasu przelotu impulsów ultradźwiękowych. Emitowane fale dźwiękowe przechodzą przez przepływającą wodę, a różnice w czasie ich przelotu pozwalają na obliczenie prędkości i objętości przepływu. W praktyce oznacza to, że urządzenie mierzy, ile czasu zajmuje falom przejście od nadajnika do odbiornika, a następnie przelicza te dane na objętość przepływającej wody.

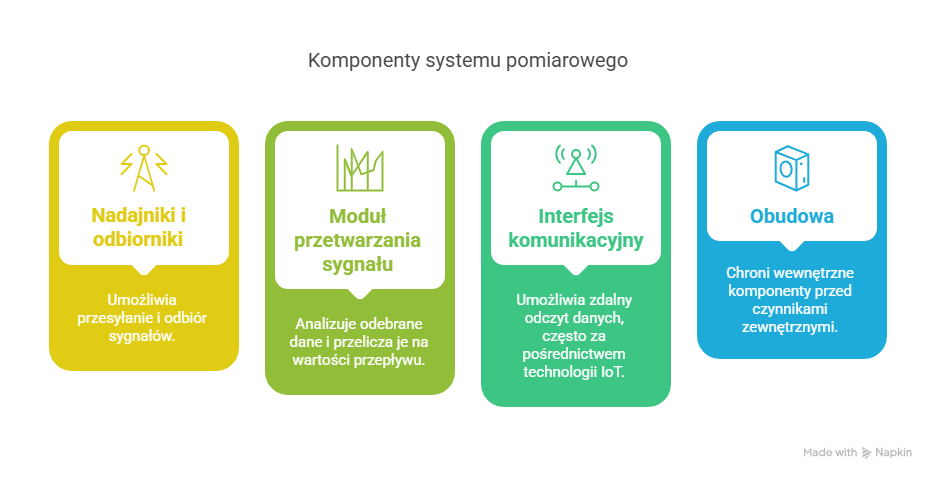

Kluczowe komponenty urządzenia

Główne elementy wodomierza ultradźwiękowego to:

  • Nadajniki i odbiorniki: Umieszczone strategicznie w rurze, umożliwiają przesyłanie i odbiór impulsów.
  • Moduł przetwarzania sygnału: Odpowiada za analizę odebranych danych i przeliczenie ich na wartości przepływu.
  • Interfejs komunikacyjny: Umożliwia zdalny odczyt danych, często za pośrednictwem technologii IoT.
  • Obudowa: Zapewnia ochronę wewnętrznych komponentów przed czynnikami zewnętrznymi, takimi jak wilgoć czy wibracje.

Porównanie z tradycyjnymi wodomierzami

Tradycyjne wodomierze mechaniczno-turbinkowe wykorzystują mechaniczne elementy, które z czasem ulegają zużyciu. Z kolei modele elektromagnetyczne, choć precyzyjne, wymagają stałych kalibracji oraz są ograniczone do określonych warunków pracy. Wodomierze ultradźwiękowe, dzięki braku elementów ruchomych, oferują wyższą trwałość i niezawodność. Dodatkowo, ich zdolność do integracji z systemami telemetrycznymi czyni je idealnym wyborem dla inteligentnych miast i przemysłu.

Korzyści z zastosowania technologii ultradźwiękowej

  • Brak elementów ruchomych: Minimalizuje ryzyko awarii i zmniejsza koszty eksploatacji.
  • Wysoka dokładność: Pozwala na precyzyjne monitorowanie zużycia wody.
  • Długowieczność: Mniej mechanicznych części oznacza dłuższy okres użytkowania bez potrzeby częstych napraw.
  • Możliwość zdalnego odczytu: Integracja z systemami IoT umożliwia bieżący monitoring i szybkie reagowanie na nieprawidłowości.
  • Elastyczność zastosowania: Nadaje się zarówno do zastosowań domowych, jak i przemysłowych, co czyni je wszechstronnym rozwiązaniem.

Wymagania techniczne i normy

Obowiązujące normy

Instalacja wodomierza ultradźwiękowego musi spełniać określone normy i standardy, które zapewniają bezpieczeństwo oraz dokładność pomiarów. Do najważniejszych z nich należą:

  • MID (Measuring Instruments Directive): Dyrektywa unijna, która określa wymagania dla urządzeń pomiarowych stosowanych w handlu.
  • PN-EN 14154: Norma europejska dotycząca wodomierzy, określająca metody pomiarowe i wymagania techniczne.
  • ISO 4064: Międzynarodowa norma określająca specyfikacje dla wodomierzy stosowanych w systemach wodociągowych.

Wymogi montażowe i kalibracyjne

Każdy wodomierz ultradźwiękowy musi być zainstalowany zgodnie z wytycznymi producenta oraz obowiązującymi normami. Wśród najważniejszych wymogów znajdują się:

  • Dokładność montażu: Urządzenie powinno być umieszczone w miejscu zapewniającym minimalizację zakłóceń przepływu.
  • Kalibracja: Przed pierwszym uruchomieniem konieczne jest przeprowadzenie kalibracji, aby zapewnić zgodność z normami dokładności.
  • Warunki środowiskowe: Instalacja musi uwzględniać czynniki takie jak temperatura, wilgotność oraz potencjalne wibracje, które mogą wpływać na wyniki pomiarów.

Klasy dokładności

Wodomierze ultradźwiękowe dostępne są w różnych klasach dokładności, co pozwala na ich zastosowanie w szerokim zakresie aplikacji. Klasy te określają tolerancje błędów pomiarowych i mają istotne znaczenie przy wyborze urządzenia do zastosowań domowych lub przemysłowych. Warto pamiętać, że wyższa klasa dokładności to nie tylko większa precyzja, ale również większe zaufanie do odczytów, co przekłada się na oszczędności i lepszą kontrolę nad zużyciem wody.

Wybór odpowiedniego wodomierza ultradźwiękowego

Kryteria doboru urządzenia

Dobór wodomierza ultradźwiękowego powinien uwzględniać kilka kluczowych parametrów:

  • Średnica rurociągu: Urządzenie musi być kompatybilne z rozmiarem instalacji.
  • Przepływ nominalny (Q3): Określa maksymalny przepływ, jaki urządzenie może precyzyjnie zmierzyć.
  • Temperatura i ciśnienie robocze: Urządzenie powinno być odporne na warunki panujące w instalacji, co jest szczególnie istotne w środowiskach przemysłowych.

Rodzaje montażu

Istnieją dwa główne typy montażu wodomierzy ultradźwiękowych:

  • Montaż kompaktowy: Idealny do instalacji tam, gdzie przestrzeń jest ograniczona, a urządzenie musi być zintegrowane bezpośrednio z rurą.
  • Moduł pomiarowy zdalny: Pozwala na oddzielenie jednostki pomiarowej od głównej instalacji, co ułatwia konserwację i modernizację systemów telemetrycznych. Można by rzec, że to rozwiązanie idealne dla tych, którzy lubią mieć wszystko „pod kontrolą” – dosłownie i w przenośni.

Integracja z systemami telemetrycznymi

W erze internetu rzeczy (IoT), integracja z systemami telemetrycznymi staje się standardem. Wodomierze ultradźwiękowe wyposażone w moduły komunikacyjne umożliwiają zdalny odczyt danych, co pozwala na bieżące monitorowanie zużycia wody, wykrywanie anomalii oraz planowanie konserwacji. Takie rozwiązania doskonale wpisują się w strategię smart city, gdzie każdy element infrastruktury pracuje na rzecz optymalizacji zasobów.

Przygotowanie do instalacji

Weryfikacja lokalizacji

Przed przystąpieniem do instalacji kluczowe jest przeprowadzenie szczegółowej analizy lokalizacji:

  • Dostępność: Upewnij się, że miejsce instalacji jest łatwo dostępne zarówno dla montażystów, jak i dla przyszłych serwisów.
  • Orientacja rurociągu: Prawidłowa orientacja instalacji gwarantuje, że wodomierz będzie pracował zgodnie z założeniami projektowymi.
  • Warunki środowiskowe: Sprawdzenie, czy w okolicy nie występują czynniki, które mogą wpłynąć negatywnie na pracę urządzenia (np. ekstremalne temperatury, silne wibracje).

Sprawdzenie czystości instalacji

Wodomierze ultradźwiękowe działają najlepiej w instalacjach o minimalnych turbulencjach. Dlatego przed montażem należy:

  • Dokładnie oczyścić rurociąg: Upewnij się, że w instalacji nie ma osadów ani zanieczyszczeń.
  • Zapewnić odpowiedni odcinek prostoliniowy: Zaleca się, aby przed i za urządzeniem istniał odcinek rury bez zakłóceń przepływu – to podstawowy wymóg dla zapewnienia prawidłowego działania.

Narzędzia i materiały

Podstawowy zestaw narzędzi oraz materiałów obejmuje:

  • Zestaw do montażu (klucze, wkrętaki, uszczelki).
  • Kołnierze lub złączki zgodne z zaleceniami producenta.
  • Moduł komunikacyjny (jeśli instalacja wymaga zdalnego odczytu).
  • Dokumentację techniczną urządzenia oraz narzędzia do kalibracji.

Krok po kroku: instalacja wodomierza ultradźwiękowego

Krok 1: Wyłączenie instalacji i opróżnienie odcinka rurociągu

Pierwszym, acz kluczowym krokiem, jest całkowite wyłączenie instalacji wodnej oraz opróżnienie części rurociągu, w której planowana jest instalacja. Pamiętaj, aby przed rozpoczęciem prac upewnić się, że woda nie będzie mogła nagle powrócić – nie chcemy przecież, żeby technologia ultradźwiękowa miała niespodziewany „prysznic” w środku pracy!

Krok 2: Montaż kołnierzy lub złączek

W zależności od konstrukcji urządzenia, należy zamontować kołnierze lub złączki zgodnie z instrukcją producenta. Precyzyjne wykonanie tego kroku jest niezwykle istotne – każdy niedociągnięty szczegół może wpłynąć na dalszą dokładność pomiarów. To jak w układaniu puzzli – każdy element musi idealnie pasować!

Krok 3: Umiejscowienie wodomierza zgodnie z kierunkiem przepływu

Prawidłowe ustawienie wodomierza jest kluczowe. Urządzenie musi być zamontowane zgodnie z kierunkiem przepływu wody. Błędne umiejscowienie, czyli odwrotna orientacja, może skutkować błędnymi odczytami. Dlatego warto poświęcić dodatkowy czas, by upewnić się, że wszystko jest ustawione „do przodu”, a nie „do tyłu”.

Krok 4: Zabezpieczenie połączeń i uszczelnień

Następnym etapem jest zabezpieczenie wszystkich połączeń i uszczelnień. Solidne i szczelne połączenia to podstawa niezawodnej pracy wodomierza. Pamiętaj, że przeciek może wpłynąć nie tylko na dokładność pomiarów, ale także na ogólną efektywność instalacji. To trochę jak w życiu – lepiej mieć wszystko dobrze zgrane, aby uniknąć „wycieków” problemów.

Krok 5: Podłączenie modułu komunikacyjnego

Jeżeli instalowany wodomierz posiada funkcję zdalnego odczytu, kolejnym krokiem jest podłączenie modułu komunikacyjnego. Moduł ten umożliwia przesyłanie danych do systemów monitorujących, co jest niezwykle przydatne w kontekście inteligentnych miast. Dzięki temu rozwiązaniu, nawet gdy jesteśmy daleko, mamy podgląd na stan naszej instalacji – jak zdalne sterowanie ulubionym gadżetem przyszłości.

Krok 6: Ponowne napełnienie i sprawdzenie szczelności

Po zakończeniu instalacji wszystkich elementów należy ponownie napełnić rurociąg wodą oraz dokładnie sprawdzić, czy wszystkie połączenia są szczelne. Jest to moment, w którym warto przetestować instalację – niech woda, jak krytyczny recenzent, nie znajdzie żadnej rzekomej wady!

Krok 7: Kalibracja i konfiguracja początkowa

Ostatni etap to kalibracja urządzenia. Dzięki dokładnym procedurom kalibracyjnym, wodomierz zostaje dostosowany do specyficznych warunków instalacji, co zapewnia jego precyzyjne działanie przez długi czas. Po przeprowadzeniu kalibracji warto sporządzić dokumentację, która potwierdzi poprawność wykonanych czynności – to nic innego jak „księga zdrowia” Twojej instalacji.

Błędy i problemy przy instalacji – czego unikać

Podczas instalacji wodomierza ultradźwiękowego, choć proces jest dość prosty, łatwo o drobne błędy, które mogą wpłynąć na dalszą pracę urządzenia. Oto kilka najczęściej popełnianych błędów oraz wskazówki, jak ich unikać:

  • Zła orientacja wodomierza: Upewnij się, że urządzenie jest zamontowane zgodnie z kierunkiem przepływu. Błędne ustawienie to jak jazda samochodem z kierownicą po lewej – nie ma co, droga może się skończyć katastrofą.
  • Brak odcinka prostoliniowego przed i za urządzeniem: Aby zapewnić stabilny przepływ, niezbędne jest posiadanie odpowiedniego odcinka rury, wolnego od zakłóceń. Bez tego dokładność pomiarów może znacznie spaść.
  • Instalacja w miejscach narażonych na wibracje lub zmienne temperatury: Zmienne warunki mogą wpłynąć negatywnie na pracę urządzenia. Warto zainwestować czas w dokładną analizę środowiska instalacji.
  • Nieprawidłowe podłączenie systemów zdalnego odczytu: Pamiętaj, aby skrupulatnie postępować zgodnie z instrukcjami producenta. Nawet najmniejszy błąd w konfiguracji może uniemożliwić zdalny monitoring, co w erze IoT jest równie nieakceptowalne, jak brak Wi-Fi w kawiarni.

Testowanie i uruchomienie

Procedury sprawdzające poprawność działania

Po zakończeniu instalacji czas na testowanie urządzenia. Przeprowadzenie serii testów pozwoli na weryfikację, czy wodomierz pracuje zgodnie z założeniami. Do podstawowych procedur należą:

  • Testowanie transmisji danych: Sprawdź, czy dane z urządzenia są prawidłowo przesyłane do systemów monitorujących.
  • Weryfikacja odczytów: Porównaj wyniki pomiarów z danymi referencyjnymi, aby upewnić się, że różnice mieszczą się w normach dokładności.
  • Testy wytrzymałościowe: W niektórych przypadkach warto przeprowadzić testy symulujące długotrwałe użytkowanie, aby upewnić się, że urządzenie jest przygotowane na przyszłość.

Weryfikacja odczytów i transmisji danych

Dokładna weryfikacja odczytów to podstawa, która pozwala na szybkie wykrycie ewentualnych nieprawidłowości. W systemach telemetrycznych szczególnie istotna jest jakość przesyłanych danych, ponieważ nawet drobne błędy mogą prowadzić do błędnych decyzji operacyjnych. Dlatego przed ostatecznym uruchomieniem systemu przeprowadza się szczegółowe testy, które obejmują:

  • Analizę danych w czasie rzeczywistym.
  • Porównanie wyników z normami producenta.
  • Weryfikację stabilności transmisji danych.

Dokumentacja pomontażowa i protokoły odbioru technicznego

Każda instalacja powinna być udokumentowana. Sporządzenie dokładnej dokumentacji pomontażowej, w której opisane zostaną wszystkie wykonane kroki, a także sporządzenie protokołów odbioru technicznego, to nie tylko wymóg normatywny, ale również praktyczne narzędzie do przyszłej diagnostyki oraz ewentualnych modyfikacji systemu. To jak prowadzenie dziennika podróży – im więcej szczegółów, tym łatwiej odnaleźć się w przypadku problemów.

Konserwacja i eksploatacja

Zalecenia producentów co do przeglądów

Aby zapewnić długotrwałą, bezawaryjną pracę wodomierza ultradźwiękowego, producenci zalecają regularne przeglądy. Okresowość inspekcji może się różnić w zależności od modelu oraz warunków pracy, jednak zazwyczaj obejmuje:

  • Kontrolę szczelności połączeń.
  • Sprawdzenie stanu uszczelek oraz innych elementów eksploatacyjnych.
  • Aktualizację oprogramowania sterującego.

Diagnostyka usterek

W przypadku wykrycia nieprawidłowości, niezbędne jest przeprowadzenie szczegółowej diagnostyki. Nowoczesne wodomierze ultradźwiękowe często wyposażone są w funkcje auto-diagnostyki, które pomagają w szybkim wykryciu źródła problemu. Warto jednak pamiętać, że niektóre usterki mogą wynikać z błędów montażowych lub niewłaściwej kalibracji, dlatego dokładna analiza stanu systemu jest kluczowa.

Aktualizacje firmware’u i systemów telemetrycznych

Technologia nie stoi w miejscu – podobnie jak nasze smartfony, także systemy telemetryczne oraz oprogramowanie sterujące wodomierzami wymagają regularnych aktualizacji. Producenci systematycznie wprowadzają poprawki oraz nowe funkcjonalności, co pozwala na zwiększenie precyzji pomiarów oraz poprawę bezpieczeństwa systemu. Aktualizacje te warto przeprowadzać zgodnie z harmonogramem, aby urządzenie zawsze było gotowe na wyzwania przyszłości.

Podsumowanie

Instalacja wodomierza ultradźwiękowego to inwestycja w przyszłość, gdzie precyzja, niezawodność i nowoczesna technologia idą w parze. Podsumowując, kluczowe zalety tej technologii to:

  • Wysoka dokładność i niezawodność: Dzięki zastosowaniu ultradźwiękowych impulsów, pomiary są precyzyjne nawet w trudnych warunkach przepływu.
  • Brak elementów ruchomych: Minimalizacja ryzyka awarii oraz obniżenie kosztów utrzymania.
  • Integracja z systemami IoT: Możliwość zdalnego monitoringu oraz szybkiej analizy danych umożliwia dynamiczne reagowanie na potencjalne problemy.
  • Długowieczność: Solidna konstrukcja i nowoczesne rozwiązania technologiczne gwarantują długotrwałą pracę urządzenia.

Kluczowym elementem sukcesu instalacji jest prawidłowe przygotowanie oraz dokładne przestrzeganie zaleceń technicznych i norm. Od wstępnego planowania, przez staranny montaż, aż po testowanie i regularną konserwację – każdy etap wymaga uwagi i precyzji. Warto przy tym pamiętać, że przyszłość należy do technologii, które nie tylko ułatwiają codzienne życie, ale również przyczyniają się do zrównoważonego rozwoju naszych miast i społeczności.
